一、DDC-JQ真空閥概述：
DDC-JQ真空閥是安裝在機械真空泵上的安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門自動關閉，使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。DDC-JQ真空閥適用介質為純凈空氣或非腐蝕性氣體。
注：快卸及活套法蘭連接方式請參閱DDC-JQ-B系列電磁真空帶充氣閥(內有DN100規格)。
二、DDC-JQ真空閥主要零件材料:
閥 體：碳鋼. 閥板：鋁合金
密封圈：丁腈橡膠
三、DDC-JQ真空閥主要技術性能表：
|
適用范圍： |
105~10-2Pa |
閥門漏率： |
≤6.7x10-3 Pa.L/S |
適用溫度： |
-30~+50℃ |
線圈溫升： |
≤65℃ |
開閉時間： |
≤3s |
電源電壓： |
220v±10%/50Hz |
功 率： |
15w-40w |
工作頻次： |
≤3次/分鐘 |
峰值電流： |
0.2A(DN25-DN40), 2A(DN50-DN80) |
維持功耗： |
12w,40w(DN25-DN40), ≤12w(DN50-DN80) |
|

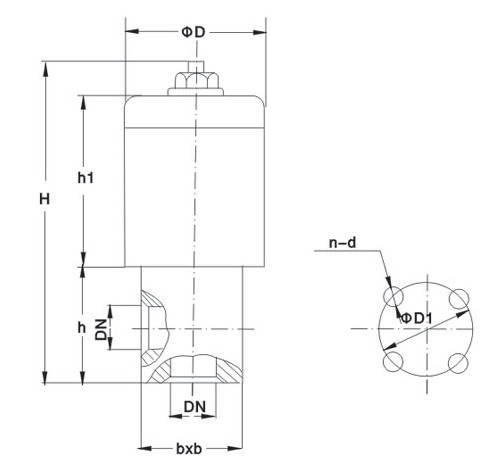

| 四、DDC-JQ真空閥的性能參數表及安裝尺寸： |
 |
型號 |
通徑(DN) |
外形尺寸 |
性能參數 |
匹配機械
泵型號 |
ΦD |
H |
bxb |
ΦD1 |
n-d |
h |
h1 |
漏氣率
(Pa.L/S) |
連接標準 |
DDC-JQ16A |
16 |
68 |
170 |
48x48 |
42 |
4-M5 |
56 |
99 |
6.7x10-4 |
JB919
法蘭標準 |
2XZ-0.5/1 |
DDC-JQ25A |
25 |
82 |
199 |
58x58 |
55 |
4-M6 |
70 |
113 |
2XZ-2/4 |
DDC-JQ32 |
32 |
92 |
222 |
68x68 |
64 |
4-M6 |
80 |
129 |
2XZ-4 |
DDC-JQ40 |
40 |
110 |
240 |
80x80 |
70 |
4-M6 |
88 |
135 |
2XZ-8 |
DDC-JQ50A |
50 |
125 |
290 |
95x95 |
90 |
4-M8 |
112 |
170 |
2X-15 |
DDC-JQ65 |
65 |
134 |
340 |
112x112 |
105 |
4-M8 |
130 |
174 |
2X-30A |
DDC-JQ80 |
80 |
165 |
367 |
140x140 |
125 |
4-M8 |
150 |
202 |
2X-70A |
DDC-JQ100 |
100 |
- |
399 |
- |
145 |
8-Φ9 |
- |
- |
|
DDC-JQ150 |
150 |
- |
684 |
Φ220 |
195 |
8-Φ12 |
- |
- |
|
|
備注：
1、輸入電源220V,50Hz
2、適用壓力范圍105～1x10-2Pa
3、閥可以長期工作
4、線圈溫升≤65℃
5、閥體材料:碳鋼鍍鎳
6、密封材料:丁腈橡膠 |
DDC-JQ真空閥的選型須知：
（一）①真空閥型號②真空閥公稱通徑③真空閥公稱壓力④真空閥工作介質⑤真空閥工作壓差⑥真空閥介質溫度⑦真空閥電源電壓及頻率⑧真空閥介質粘度。
（二）真空閥正常工作時的電壓為220V （+22/-15)V 如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
（三）閥門的開通時間達12小時以上，請選用常開式真空閥。當使用環境周圍有易燃易爆品，請選用防爆型真空閥。
（四）當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您審核把關。
(五)特殊訂貨：
①如您選購氟橡膠膜片（Viton）則在訂單中注明V，其介質量高溫度可達到130℃；如您選購三元乙丙膠膜片（EPDM）則注明E，其介質最高溫度可達到110℃。
②需要法蘭連接可在訂貨時說明。
